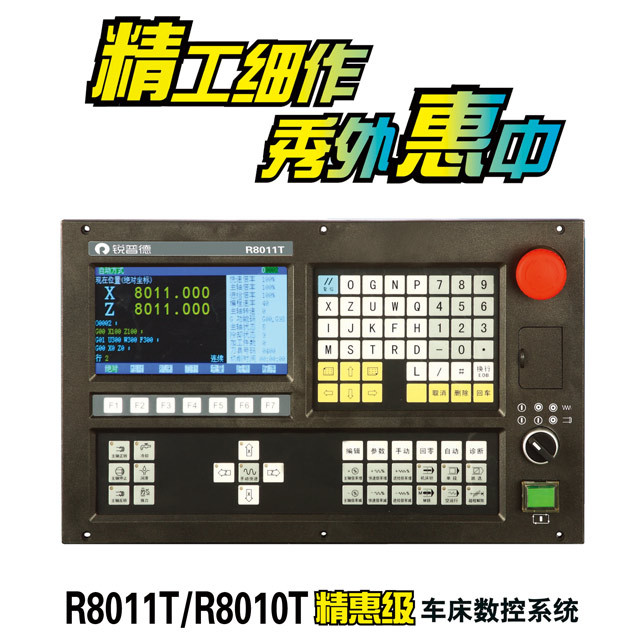

R8011T 8010T精惠级车床数控系统
R8011T 8010T精惠级车床数控系统
R8011T 8010T精惠级车床数控系统
- 产品详情
- 产品参数
• 两轴联动， 最小指令单位1μm，最高速度12米/分，适配RST、RSD系列交流伺服驱动单元或RDY3步进电机驱动单元。
• 23种G指令，支持多种单一循环指令和复合循环指令 ，可加工单头/多头公英制直螺纹、锥螺纹、端面螺纹，高速退尾处理。
• 适配普通主轴或变频主轴，，具备恒线速切削、编码器电子齿轮功能。
• 10组刀补数据，，具备刀具偏置补偿、刀具磨损补偿功能。
• 固化PLC逻辑控制，支持液压卡盘、液压尾座、4~8工位电动刀架和排刀。
• 7"彩色宽屏LCD，配备7个软功能键，操作简单易学。 提供参数分类、系统诊断等丰富显示界面，方便调试维修。
• 零件程序全屏幕编辑，9.8MB程序存储容量，最多可储存200个零件程序。
• 具备USB接口，支持U盘程序拷贝。
• 具备多级操作权限，可设置任意次定时系统锁定。
❖ 技术规格
型号 | R8010T | R8011T |
| 进给轴 |
控制轴数：2轴(X、Z)；联动轴数：2轴 最小指令单位：0.001 mm；位置指令范围：-99999.999～99999.999mm 电子齿轮：指令倍乘系数：1～255；指令分频系数：1～255 接口信号：脉冲+方向输出，适配RDY3三相混合式步进电机驱动器 | |
| 进给功能 |
快速移动速度：最高8m/min；快速倍率：F0、25％、50％、100％四级实时调节 进给速度：1～6000mm/min或0.001～500mm/r；进给倍率：0～150％十六级实时调节 插补方式：直线插补、圆弧插补、螺纹插补 手轮进给：0.001、0.01、0.1 mm三档 加减速：直线式加减速，起始速度、终止速度和加减速时间由参数设定 | |
| G指令 | 23种G指令：G00、G01、G02、G03、G04、G28、G32、G50、G65、G70、G71、G72、G73、G74、G75、G76、G90、G92、G94、G96、G97、G98、G99 | |
| 螺纹加工 |
可加工单头/多头公英制直螺纹、锥螺纹、端面螺纹、变螺距螺纹。螺纹退尾长度、角度和速度可设定，高速退尾处理。 螺纹螺距：0.001—500mm或0.006～25400牙/英寸 | |
| 精度补偿 | X轴/Z轴反向间隙补偿：0～9.999mm | |
| 主轴功能 |
1路0V～10V模拟电压输出，支持主轴恒线速控制 主轴转速范围：0～9999rpm；主轴倍率：50％～120％共8级实时修调 | |
| 刀具功能 |
最大刀位数：8位 刀具补偿功能：刀具偏置补偿 对刀方式：定点对刀、试切对刀、回参考点对刀；刀偏执行方式：修改坐标、刀具移动 | |
| 辅助功能 |
特殊M指令：MOO、M02、M30、M98、M99 普通M指令：M03、M04、M05、M08、M09、M10、M11、M12、M13、M32、M33 | |
| 人机界面 |
显示器：7”彩色宽屏LCD，分辨率480 x 234 一级显示界面：编辑、参数、手动、回零、自动、诊断 显示模式：中文字符 编辑键盘：50按键；软功能键：7按键 | |
| 程序编辑 |
程序容量：8M、100个程序(含子程序)；子程序调用：支持四重嵌套； 程序格式：ISO代码，支持相对坐标、绝对坐标混合编程； 编辑方式：全屏幕编辑(在任何方式都可编辑) 编辑功能：程序修改、删除、复制 | |
| 操作管理 |
集成式操作面板，23个按键，15个指示灯，预装急停、启动按钮和主轴/进给组合开关。 工作方式：编辑、自动、参数、回零、手动、诊断 | |
| I/O接口 | 紧急停止、硬件行程限位、软件行程检查、伺服报警检测、刀架锁紧检测、卡盘检测 | |
| 安全防护 | 输入：16点； 输出：17点 | 输入：16点； 输出：17点 |
| 编码器接口 | 1路(A/B/Z)，编码器线数100—5000p/r可设定；编码器与主轴的传动比：(1～255)：(1～255) | |
| 手轮接口 | 1路(A/B) | |
| USB接口 | 1个，支持U盘文件读写 | |
| 外形尺寸 | 446×306×270mm(宽×高×厚) | 420×260×148mm(宽×高×厚) |
❖ G指令表
|
|
❖ 显示界面
❖ R8011T 外形尺寸（尺寸单位：mm）
❖ R8010T 外形尺寸（尺寸单位：mm）
