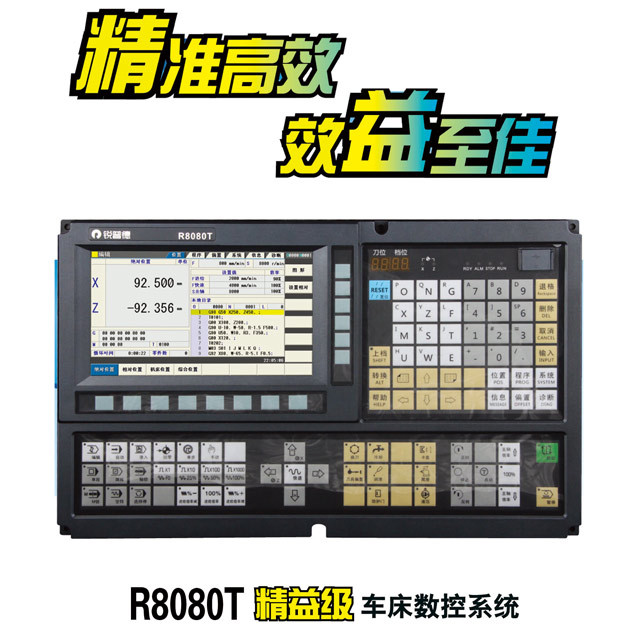

R8080T 精益级车床数控系统
R8080T 精益级车床数控系统
R8080T 精益级车床数控系统
- 产品详情
- 产品参数
• 两轴联动，最小指令单位1μm，最高速度30米/分，适配RST、RSD系列交流伺服驱动单元。
• 具备反向间隙补偿、螺距误差补偿、刀具偏置补偿、C型刀具半径补偿、刀具磨损补偿等多种精度补偿功能 。
• 32种G指令，支持局部循环，多种单一循环指令和复合循环指令 ，可加工单头/多头公英制直螺纹、锥螺纹、端面螺纹、变螺距螺纹和蜗杆直螺纹，高速退尾处理。
• 适配普通主轴或变频主轴，支持主轴四档机械传动比，具备恒线速切削、编码器电子齿轮功能。
• 固化PLC逻辑控制，通过参数配置实现主轴自动换档、液压卡盘、液压尾座、防护门等常用控制 ，支持4~8工位电动刀架和排刀。
• 8"彩色宽屏LCD，配备14个软功能键，操作简单易学。 提供刀具轨迹图形、参数分类、报警日志、系统诊断、梯形图监控等丰富显示界面，方便调试维修。
• 零件程序全屏幕编辑，32MB程序存储容量，最多可储存10000个零件程序。
• 支持U盘文件读写、数据备份以及软件升级。
• 具备多级操作权限，可设置任意次定时系统锁定。
❖ 技术规格
| 进给轴 |
控制轴数：2轴(X、X)；联动轴数：2轴 最小指令单位：O.001mm；位置指令范围：-99999.999～99999.999mm 电子齿轮：指令倍乘系数：1～9999；指令分频系数：1～9999 接口信号：脉冲+方向输出，适配RST、RSD系列数字式交流伺服单元 |
| 进给功能 |
快速移动速度：最高15m/min；快速倍率：F0、25％、50％、100％四级实时调节 进给速度：1～12000mm/min或0.001～500mm/r；进给倍率：0～150％十六级实时调节 插补方式：直线插补、圆弧插补、螺纹插补 手轮进给：O.001、0.01、0.1 mm三档 加减速：直线式加减速，起始速度、终止速度和加减速时间由参数设定 |
| G指令 |
27种G指令：G00、G01、G02、G03、G04、G28、G32、G34、G40、G41、G42、G50、G70、G71、G72、G73、G74、G75、G76、 G90、G92、G93、G94、G96、G97、G98、G99 |
| 螺纹加工 | 可加工单头/多头公英制直螺纹、锥螺纹、端面螺纹、变螺距螺纹。螺纹退尾长度、角度和速度可设定，高速退尾处理。螺纹螺距：O.001～500mm或O.006～25400牙/英寸 |
| 精度补偿 | X轴/X轴反向间隙补偿：O～9.999mm；螺距误差补偿：x轴、z轴共1024个补偿点 |
| 主轴功能 |
1路0V～10V模拟电压输出，支持四档主轴机械档位、主轴恒线速控制； 主轴转速范围：O～9999rpm；主轴倍率：50％～120％共8级实时修调； |
| 刀具功能 |
最大刀位数：8位；刀具补偿数据：10组 刀具补偿功能：刀具偏置补偿，刀尖半径补偿(C型)，刀具磨损补偿 对刀方式：定点对刀、试切对刀、回参考点对刀； 刀偏执行方式：修改坐标、刀具移动 |
| 辅助功能 |
特殊M指令：MOO、M02、M30、M98、M99;普通M指令：M03、M04、M05、M08、M09、M10、M11、M21、M22、M23、M24、M32、M33、 M41、M42、M43、M44、M78、M79、M81、M82、M83、M84、M91、M92、M93、M94 |
| 人机界面 |
显示器：8”数字式真彩宽屏LCD，分辨率800×480；4位LED数码管 一级显示界面：位置、程序、系统、信息、偏置、诊断 显示模式：中英文字符、图形(加工轨迹、系统时钟) 编辑键盘：46按键；软功能键：8按键(横向)+6按键(纵向) |
| 程序编辑 |
程序容量：32M、10000个程序(含子程序)；子程序调用：支持四重嵌套； 程序格式：ISO代码，支持相对坐标、绝对坐标混合编程； 编辑方式：全屏幕编辑；编辑功能：程序/程序段/字检索、修改、删除、复制、粘贴 |
| 操作管理 |
操作面板：集成式面板，41个按键，46个指示灯 工作方式：编辑、自动、录入、机械回零、手轮(单步)、手动 操作权限：具备系统维护、机床调试、工艺调试、加工操作等多级操作权限 |
| 安全防护 | 紧急停止、硬件行程限位、软件行程检查、伺服报警检测、主轴报警检测、刀架锁紧检测、防护门检测、卡盘检测 |
| I/O接口 | 输入：24点； 输出：19点 |
| 编码器接口 |
1路(A/B/Z)，编码器线数100～5000p/r可设定； 编码器与主轴的传动比：(1～255)：(1～255) |
| 手轮接口 | 1路(A/B)，支持手持式手轮盒 |
| USB接口 | 1个，支持U盘文件读写、系统备份、软件升级 |
| 外形尺寸 | 420×260×113.5mm(宽×高×厚) |
❖ G指令表
|
|
❖ 显示界面
